為了更好地促進與業界同仁間的深入交流，分享項目實際所獲，我們特別開設“HNAD技術專欄”。在這個專欄中，我們將會深入探討項目設計的核心要素，細致分享我們?cè)趯?shí)際項目中的經驗和洞見，以期為建筑設計領域提供些許啟發和價值。

本期為大家?guī)淼氖?/span>“鄭州中學高中部外遷項目體育館結構設計”案例賞析，稿件由河南省院結構研究室王世權整理供稿，在此特別感謝。



一、工程概況

鄭州中學高中部外遷項目體育館位于鄭州市西北部，蓮花街與紅松路交叉口東南角。該項目地下二層，地上二層。中部區域地下一層和一層通高，為游泳館；二層為籃球館。地下二層層高4.0m，地下一層層高3.0m，地上一層層高5.0m，地上二層層高9.8m。室內外高差0.45m，檐口結構高度為15.950，屋脊結構標高最高點為20.45m?？偨ㄖ娣e12486m²。

結構體系：鋼筋砼框架結構

樓蓋體系：游泳池頂蓋采用現澆砼空腹拱架梁；籃球場屋蓋采用倒三角形立體管桁架。

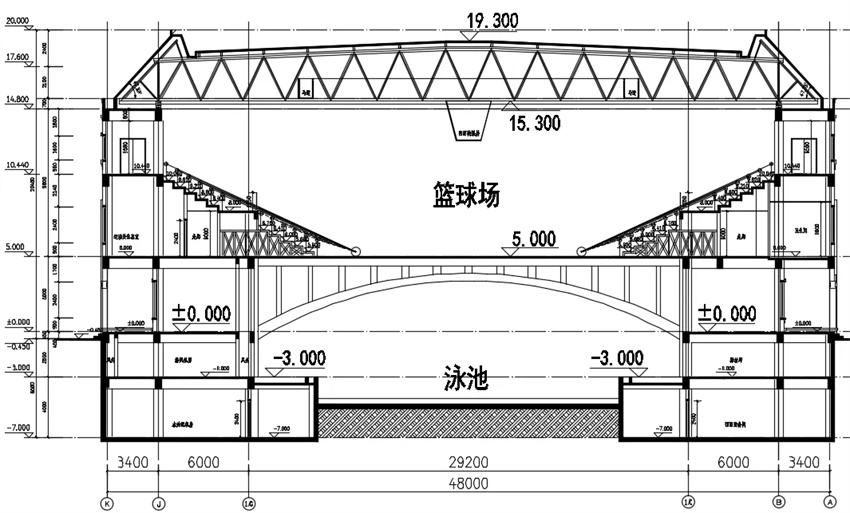

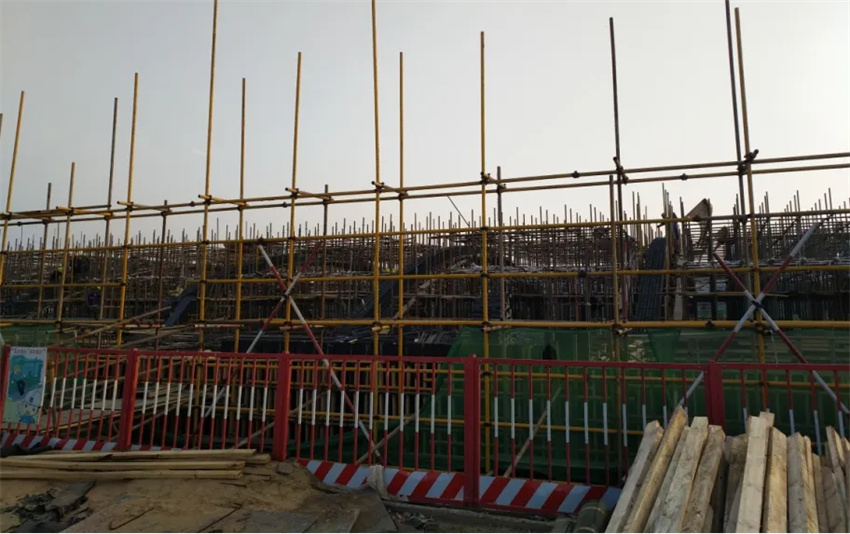

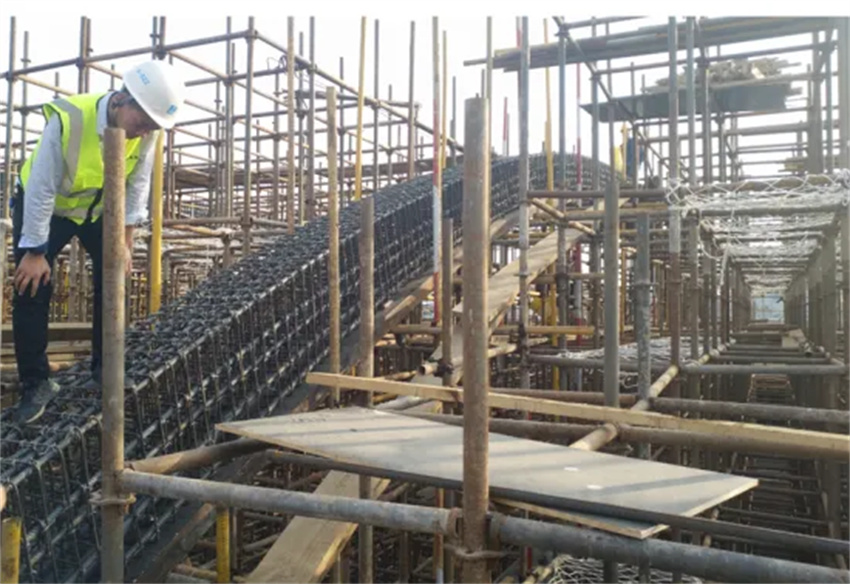

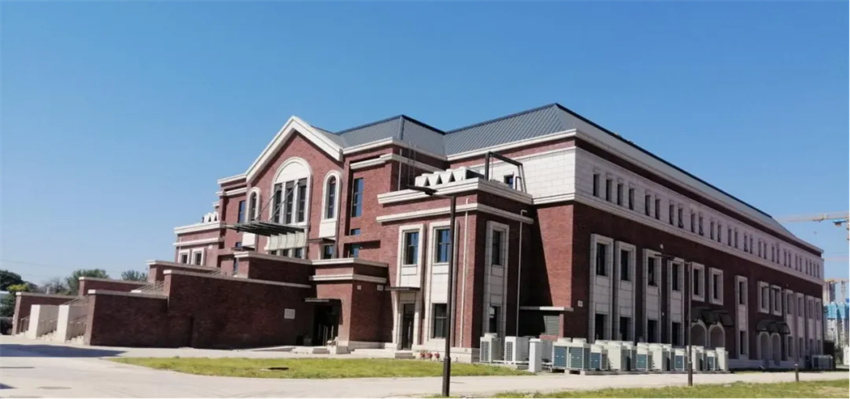

  現場實景照片                                               建筑橫剖面圖

二、體系建構

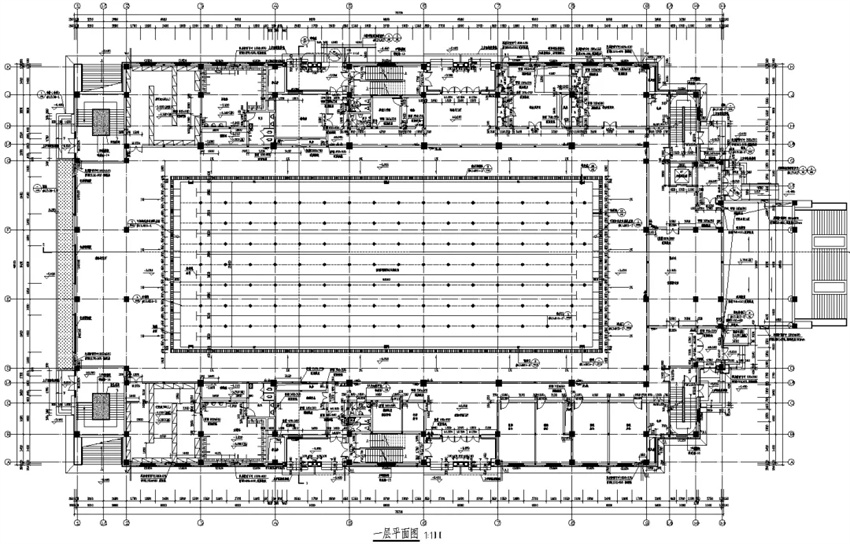

本項目一層游泳館短向跨度29.2m，二層籃球館短向跨度41.2m，屬于典型的兩層大跨結構。樓蓋體系的恰當選擇是該項目的重點和難點。

游泳館樓蓋體系建構

首層游泳池為標準的8賽道50米游泳池，游泳館樓蓋平面尺寸為63mX29.2m，層高8m，兩側有夾層，層高分別為3m和5m。

游泳館樓蓋體系建構時需要重點考慮的三個因素：

大跨度：29.2m，如果采用普通砼結構會極其笨重，結構效率低；

環境潮濕：如果采用鋼結構，防腐是個特別突出的問題，后續對日常維護要求高；

舒適度：二層為籃球館，舒適度也是重要的控制項。

為了能較好解決上述問題，本項目中，借鑒上承式拱橋的結構形態，采用砼空腹拱架梁來實現29.2m的跨越。砼空腹拱架梁由下弦拱、豎向腹桿和上弦水平梁構成，拱腳生根在下層樓層位置。

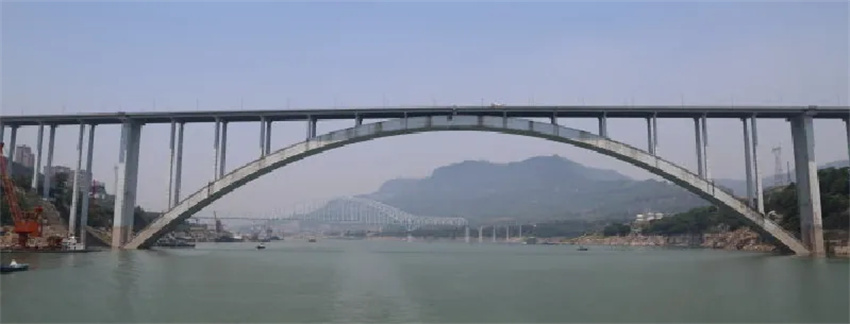

上承式拱橋案例：重慶萬縣長江大橋

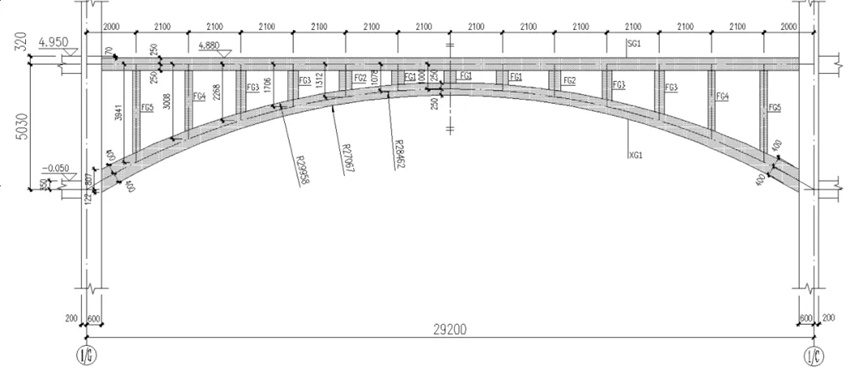

典型榀砼空腹拱架梁立面

本樓蓋共采用了六榀砼空腹拱架梁，垂直于拱架梁設置與豎向腹桿一一對應的單向次梁。為了進一步提高下層樓蓋對下弦拱的側向約束能力，該層板厚適當加厚，雙層雙向拉通配筋，在拱腳對應的地下臨墻跨增加生根于基礎的剪力墻。

因?yàn)榭崭构凹芰和ㄍ感院?，一榀榀排列過去形成拱廊，韻律感強，且越到中部區拱架梁所占空間越小，會讓游泳館擁有更豐富、舒適的空間。

游泳館樓蓋模型透視圖

籃球館屋蓋體系建構

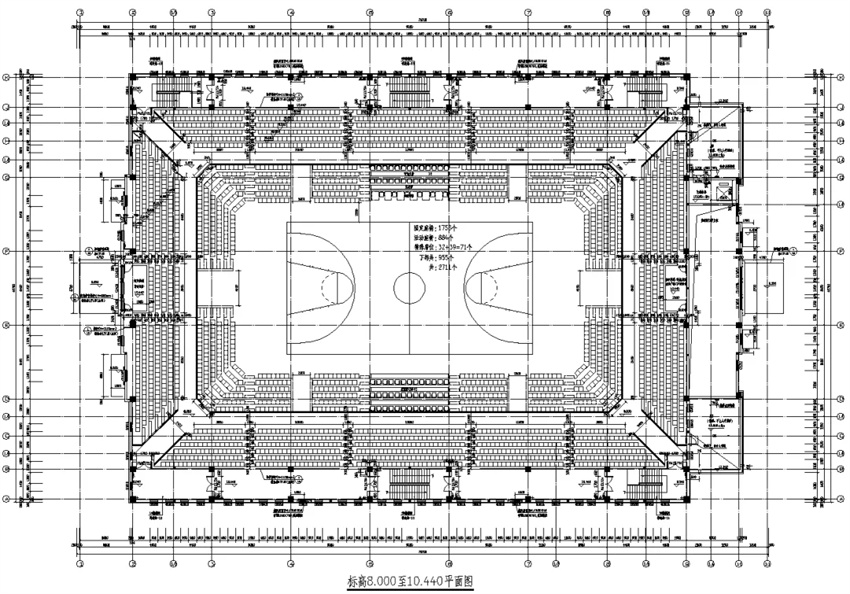

籃球館共有席位2711個，其中活動座椅884個；籃球館屋蓋長69m，寬41.2m；兩側有夾層，層高分別為5.44m和4.36m。

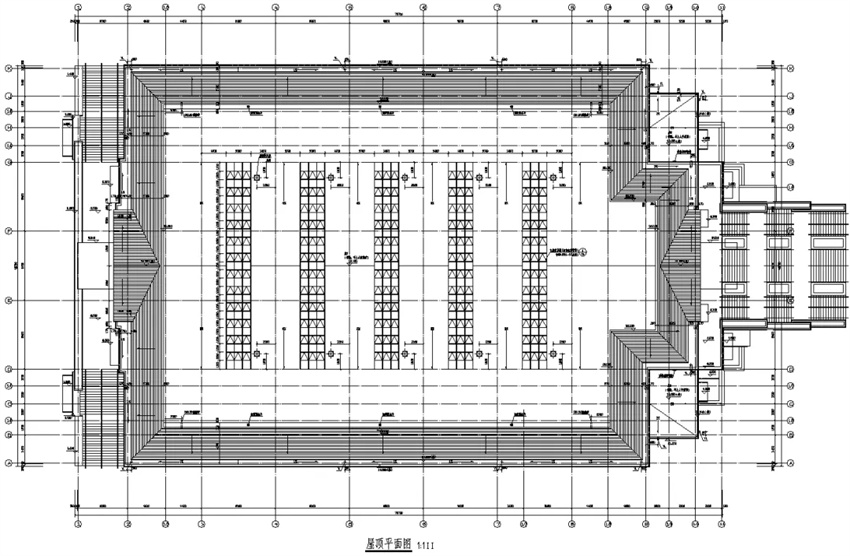

該建筑整體上是歐式風格，屋蓋造型較為復雜，四面斜坡，東西兩側有老虎窗；屋頂沿Y向布置了五條采光帶；

經過反復比選，屋蓋采用了沿短向布置的倒三角形變高度立體管桁架結構，管桁架采用相貫焊節點，共六榀?？珊芎脤?shí)現建筑上簡潔、通透的效果。屋面采用直立鎖邊鋁鎂錳金屬屋面。桁架支座采用成品抗拔球鉸支座以實現理想的鉸接效果。

三、模型建立

本項目抗震設防烈度為7度，設計基本地震加速度值為0.15g，設計地震分組為第二組；多遇地震水平地震影響系數最大值為0.12；

建筑場地類別為Ⅱ類，特征周期為0.4s；

建筑抗震設防類別：重點設防類；

阻尼比：鋼材為0.02，砼為0.05，混合結構阻尼比由程序通過應變能因子法準確計算；

基本風壓: Wo=0.45kN/m2(重現期 R=50)，地面粗糙度為B類。

基本雪壓：So=0.45 kN/m2(重現期 R=50)。

游泳館樓蓋建模

材料：砼強度等為C40，桿件縱筋和箍筋均采用HRB400鋼筋。

荷載：活荷載4.0 kN/m²，恒載1.0kN/m²（該恒載不包括結構自重）；

砼空腹拱架梁基本參數：榀距為9m，弦桿中心線距離在兩端為5m，跨中為1m。下弦拱矢高為4m，矢跨比為1/7.3。

上弦桿截面：600X500，下弦拱:600X500/800；

豎向腹桿：間距2.1m，從跨中至兩端腹桿所受剪力逐漸減小，腹桿截面高度500（垂直拱架方向），寬度由500減小至300。

單向密肋梁：樓蓋對應腹桿位置設置垂直于拱架梁的單向密肋梁，梁截面250X500;

現澆砼樓板：100厚。

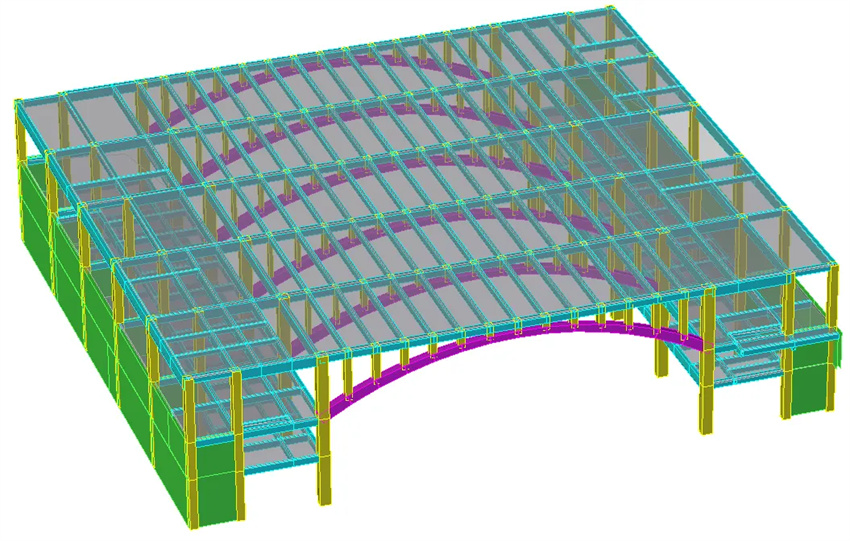

YJK模型

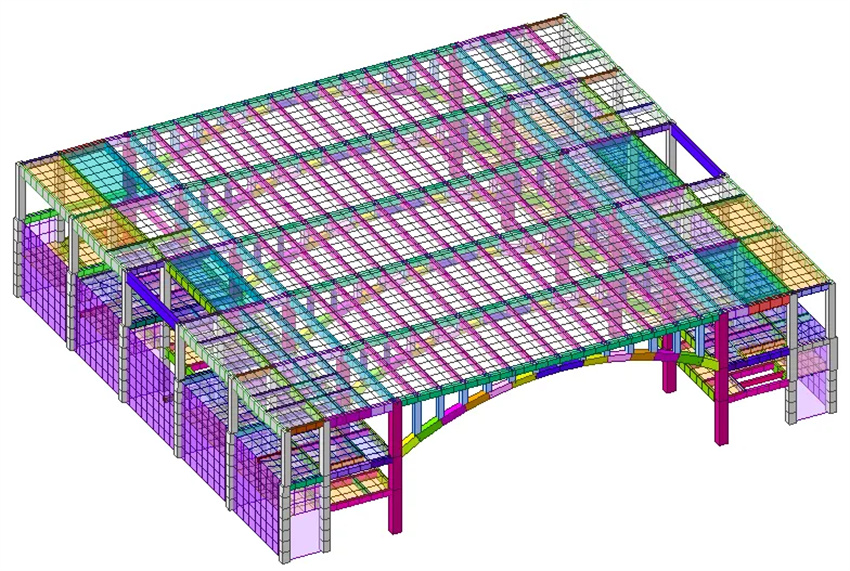

Gen模型

籃球館屋蓋建模

鋼材：管桁架采用結構用無縫鋼管，Q345B鋼；

荷載：

屋面恒荷載：金屬屋面0.5kN/m²，玻璃采光頂1kN/m²；

屋面活荷載：0.5 kN/m²；

馬道及場地照明：恒載1.0kN/m，活載3.0kN/m；

活動舞臺燈光：3.0kN/m²（按活荷載考慮）

溫度作用：鄭州市最高基本氣溫Tmax=36°C，最低基本氣溫Tmin=-8°C，屋蓋合攏溫度區間設定為15°C~20°C，則升溫△T=21°C，降溫△T=28°C。

基本風壓：Wo=0.45kN/m²（n=50年），地面粗糙度按B類，屋蓋中部高度：20.000m（檐口高度，屋蓋中部高度為17.950m）。

管桁架桿件單元選擇：

弦桿：采用梁?jiǎn)卧?/span>

腹桿：可采用梁?jiǎn)卧蜩旒埽U）單元

因?yàn)楣?jié)點采用相貫焊接，在腹桿兩端存在一定約束，并非理想鉸接，屬于半剛性節點。故采用梁?jiǎn)卧蜩旒軉卧梢砸暻闆r而定，當長徑比較小時，以采用梁?jiǎn)卧獮楹谩?duì)比過幾個案例，正常情況下，兩者結果相差很小。一般規律是：腹桿采用梁?jiǎn)卧獙?duì)桿件設計偏安全，采用桿單元撓度驗算偏安全。（當桿件長徑比不滿足《鋼規》10.1.4.2條要求時，要采用梁?jiǎn)卧?。本?xiàng)目桿件強度驗算時采用梁?jiǎn)卧旒軗隙闰?yàn)算時采用桿單元。

主桁架：

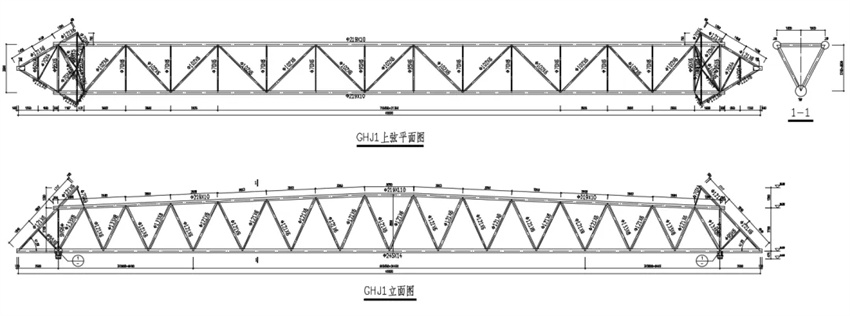

該籃球館屋蓋跨度為41.2m，采用直立鎖邊鋁鎂錳金屬屋面，沿短跨兩坡排水，排水坡度5%。立體管桁架采用中間高兩端低高度漸變的立面形態，以契合屋面坡度，下弦桿保持水平。桁架高度從中部的3.5m漸變至端部的2.7m，高跨比：3.5/41.2=1/11.8。上弦桿間距為3m，腹桿節間距中部區域?yàn)?.05m，兩端區域?yàn)?.8m。

邊界：屋蓋結構單獨分析時，一端采用鉸接，一端沿桁架方向單向滑動；整體拼裝分析時，桁架與下部結構之間鉸接。

整體穩定系統：

封邊桁架：立體桁架采用下弦支撐時，應有可靠的防側傾體系。

剛性系桿+斜拉條：形成了有效的上弦面內穩定系統，因?yàn)榧咕€不在正中央，故中間采用雙剛性系桿。

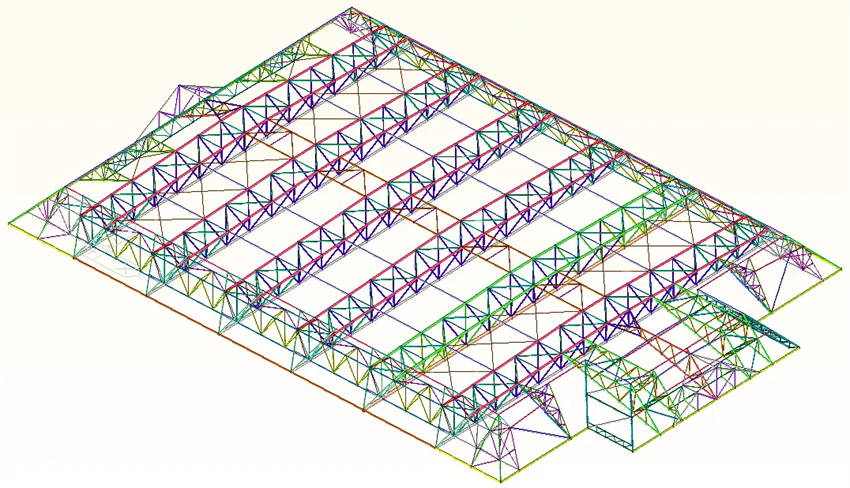

籃球館屋蓋管桁架結構透視圖

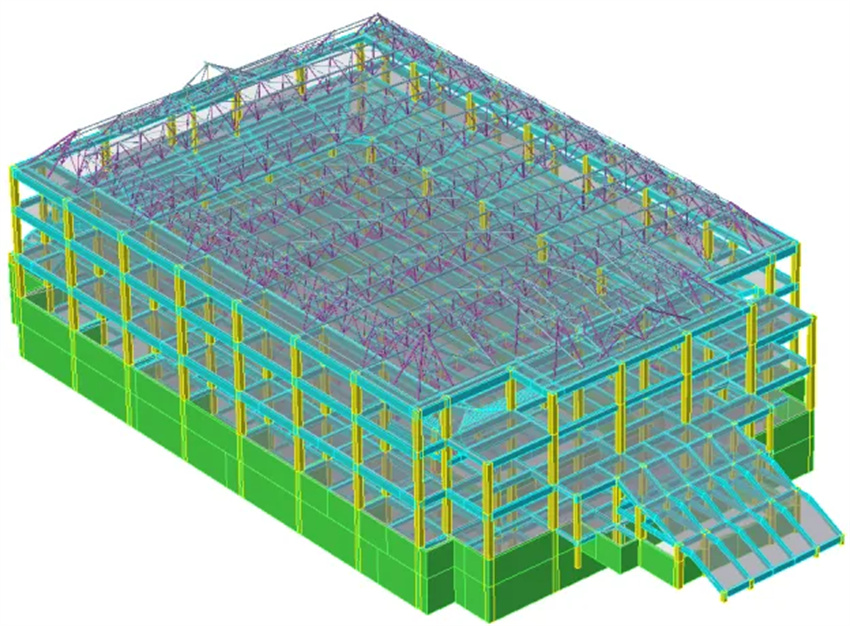

整體模型透視圖

YJK整體拼裝模型

Gen整體拼裝模型



四、分析及結果

管桁架屋蓋先采用Midas Gen進行單獨分析，對管桁架桿件截面進行初選，然后采用YJK進行整體拼裝分析。又用Midas Gen進行了整體結構的對比分析。YJK分析結果與Gen分析結果吻合較好。這里主要提取了游泳館樓蓋和管桁架屋蓋的部分分析結果。

游泳館樓蓋分析結果

典型榀空腹拱架梁立面圖

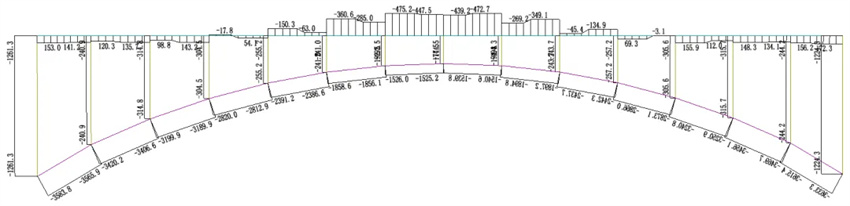

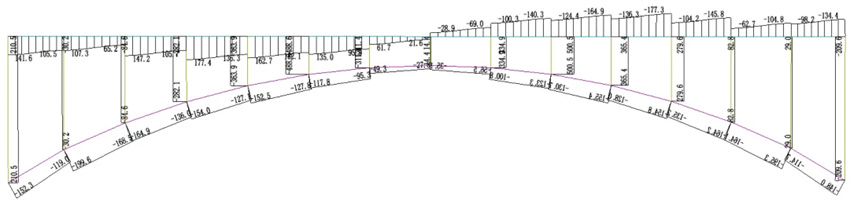

典型榀空腹拱架梁彎矩圖

典型榀空腹拱架梁軸力圖

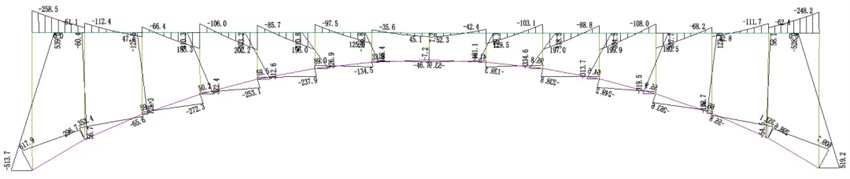

典型榀空腹拱架梁剪力圖

典型榀空腹拱架梁剪力圖

管桁架屋蓋分析結果

經過優化比選，最終管桁架上弦桿截面采用φ219X10，下弦桿截面φ245X14，受拉腹桿采用φ121X6，受壓腹桿中部區域采用φ121X6，兩端區域采用φ133X8，與支座相連斜腹桿采用φ133X8。桿件驗算比均控制在0.8以內。

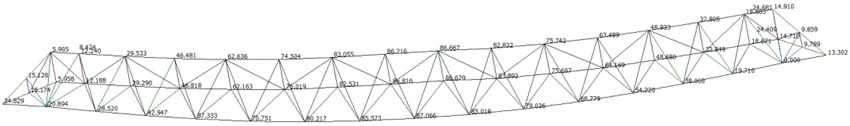

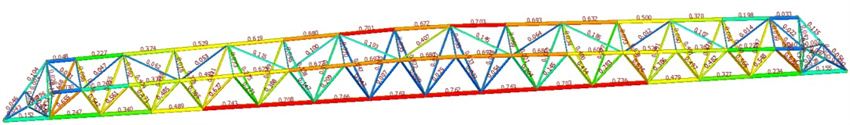

典型榀管桁架驗算比（GHJ1）

撓度驗算：跨度L=41200，變形量：△L=87mm

則：△L／Ｌ＝91/41200=1/473<1/400，滿足規范要求。

典型榀管桁架變形圖（GHJ1）D+L

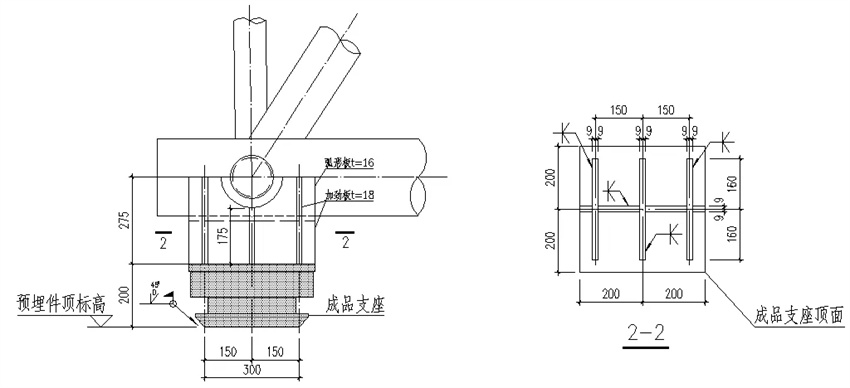

管桁架支座

采用成品抗拔球鉸支座

五、施工要求

砼空腹拱架梁施工要求

砼空腹空腹拱架梁施工時要待上弦、腹桿及下弦拱砼強度等級均達到100%后，從上而下拆除模板。嚴禁先行拆除下弦拱的模板。拆模時，應進行結構變形觀測。



管桁架施工要求

管桁架施工安裝時，應從一端的兩榀桁架開始，待該兩榀桁架的穩定桁架、剛系桿以及鋼拉條全部安裝完畢，并校正其垂直度、水平定位后，再逐次安裝相鄰榀桁架。

主桁架拼裝過程中，先固定一端，另一端只進行側向限位處理，待整個屋蓋安裝完畢（包括屋面維護系統）且進入結構合攏溫度區間后，方可固定另一端支座。

六、項目完工實景照片展示

首層游泳館

二層籃球館

七、結語

游泳館樓蓋采用現澆砼空腹拱架梁體系，規避了普通鋼結構樓蓋在潮濕環境中防腐處理的難題，較好地平衡了結構效率和建筑觀感，雖然跨度接近30米，結構看起來依然輕巧通透。樓蓋次梁與豎向腹桿一一對應，更加強化了結構自身的韻律感。

籃球館屋蓋跨度更大，屋面采用金屬屋面，荷載較小，故采用單向布置的立體管桁架結構，以實現結構的跨越和建筑觀感上的簡潔有序。立體管桁與采光帶交錯布置，相得益彰。

本項目是一個典型的兩層大跨案例，該工程實踐為多層大跨結構提供了一種解決方案。
