深入HNAD技術專欄，探尋勘察設計無限可能。本期為大家?guī)淼氖?/span>“醫療建筑給排水設計要點概述”，稿件由河南省院第七設計分院溫智理整理供稿，在此特別感謝。

醫療建筑功能復雜,專業性強。由于用水器具及設備眾多、用水點分散，不同科室用水水壓、水質要求不同，各科室排水性質也各不相同，不同功能用房對給排水管道系統設置也有著各自特殊的要求,為此醫療建筑給排水系統設計有著自身的一些特點及設計要點，本文對此做簡要的概述。



醫療建筑給排水設計原則

HNAD作品《鄭州大學第一附屬醫院鄭東新區醫院》

醫療建筑衛生設備多、耗水量大，一旦給排水管道系統出現故障，都會嚴重影響醫療工作的正常開展，甚至造成醫療事故。為此，醫療建筑給排水設計應遵循如下基本原則:

1.安全衛生

供排水系統安全，保障不間斷供排水需求；供水水質防污染，污廢水無害化排放；有毒有害氣體的收集及處理；清潔區、污染區間的交叉感染防護。

2.節能環保

用水定額合理選取是醫院節能設計的第一步；節能更多的要在方案選取上下功夫，結合醫療功能，細化給排水系統設計；環保重在有毒有害廢水（氣）的無害化處理。

3.經濟合理

目標需求是方案經濟合理的基礎，不了解科室使用需求的經濟合理是紙面上的空談；經濟合理體現在資源的高效配置與管理上；在設備方案選取，節能措施運用上下功夫。

4.可持續性

機房要有設備添置、工藝調整的余地；設備房、管井等應便于日常檢修與更換；設備、管道及衛生器具等優選品質優良、節能效果顯著、耐腐蝕、易清潔的產品。

管道敷設要求

醫療建筑設計不僅功能需求特殊，在管道敷設上也有著自身的一些特殊要求。

（1）管道敷設時不穿重要區域：給排水管道不應穿越強電和弱電機房、信息機房、病案室；給水、排水管道不應從潔凈室、藥庫、重要醫療設備用房等的室內架空通過；排水管道不得穿越無菌室等有嚴格潔凈要求的房間。

（2）管道敷設應防止交叉感染：給水管不宜穿越有嚴格潔凈要求的房間，必須通過時應采取管道外加套管等防漏措施；傳染病區污水、廢水、冷凝水單獨收集，不與非傳染病區共用排水管道；發熱門（急）診、傳染病區排水系統通氣管不與其他區域管道連接；不同功能房間排水不共用存水彎。



給水設計要點

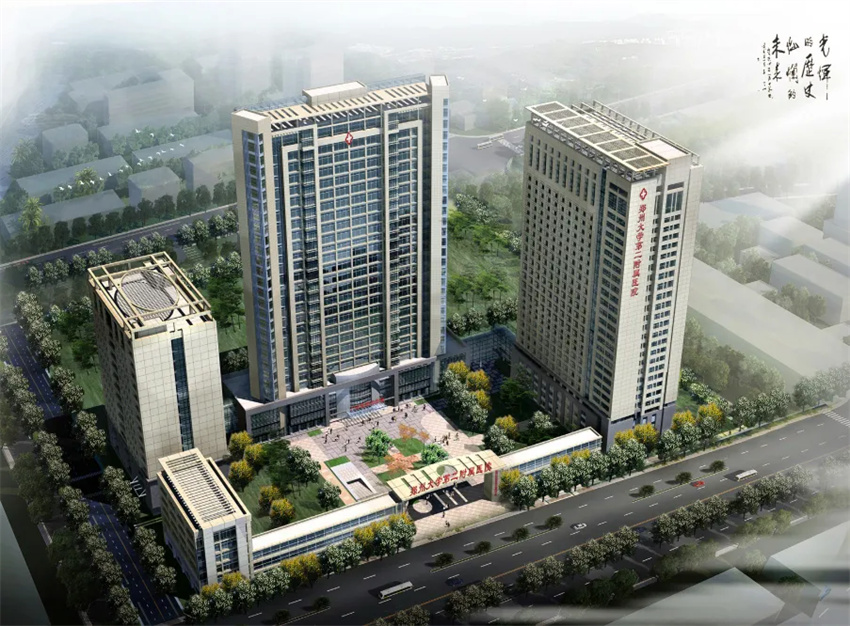

HNAD作品《鄭州大學第二附屬醫院內科病房綜合樓(本部院區)》

醫療建筑用水點眾多、點位分散，各科室用水水質、水壓也各不相同，同時還多有分科室單獨計量的需求，這些因素均使得醫療建筑給水系統復雜、設計繁瑣，醫療建筑給水系統設計中一般應重視以下幾點。

系統供水形式

醫療建筑常用給水系統形式有市政直供、變頻加壓供水、高位水箱重力供水、管網疊壓供水、聯合供水等。

市政水壓供水范圍內的樓層一般均采用市政水壓直接供水；高位水箱因其供水水壓穩定、且在電力中斷時能短時保證供水需求，在醫療建筑中有一定的使用需求；變頻供水隨著變頻技術的發展，基本可實現水壓穩定、流量全程可調的供水需求，在醫院超出市政水壓供水范圍的樓層被經常采用；疊壓供水因其可利用部分市政管網的余壓，節能效果良好，在規模較小、用水安全要求不高的醫療場所可小范圍應用，但用水量大、用水安全要求高的場所，雖然節能效果良好，考慮供水安全仍不建議采用此種供水方式。

各供水形式均有其使用范圍和需求，設計中應結合市政水源情況合理選擇給水系統形式，當一種供水形式不能有效滿足供水需求時，應考慮多種供水形式互補使用的聯合供水形式，以實現靈活、安全供水需求。

防水質污染

醫療建筑病患眾多、用水人員復雜，尤其病患本身就身體機能下降，為此更要重視醫療建筑的水質污染防護，避免造成事故。水質防污染一般應做到：

（1）設有自備水井的醫院，其供水管道嚴禁與城鎮給水管道直接連接，可接至生活水箱后加壓供水；

（2）傳染病醫院的給水系統：當市政給水直接供水時，應在引入管處設減壓型倒流防止器；當加壓供水時，蓄水箱應為斷流水箱；

（3）給水管與衛生器具及設備的連接應有空氣隔斷或倒流防止器，不應直接相連；

（4）向熱水鍋爐、熱水機組、水加熱器、氣壓水罐等有壓容器、密閉容器注水的進水管上設倒流防止器或止回閥；

（5）生物安全實驗室防護區的給水管道應采取倒流防止器或其他有效防止回流污染的裝置，且防污染裝置應設在輔助工作區；三級及三級以上生物安全實驗室還應在防護區外設置有空氣間隙的水箱；

（6）病理、動物實驗室、醫療器械清洗間、尸體解剖間給水引入管上應設倒流防止器；

（7）生活、醫療垃圾處理間沖洗給水栓前應設倒流防止器；

（8）冷卻塔集水池補水管出口與溢流水位之間空氣間隙小于出口管徑2.5倍時，在其補水管上設真空破壞器；

（9）生活飲用水箱應設消毒裝置，箱體材料采用不銹鋼，水箱上方不設有水及其他污染源的房間；

（10）生活飲用水管道與大便器（槽）、小便器（槽）應采用專用沖洗閥連接；

（11）非飲用水管道上安裝水嘴及取水短管時，應采取防止誤飲誤用措施。

干管布置方式

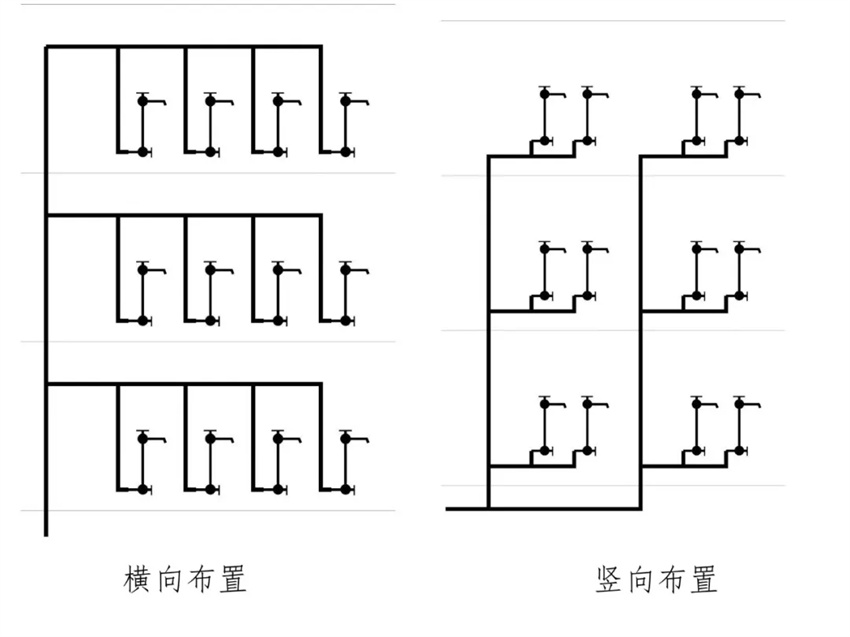

給水干管布置形式一般有橫向布置和豎向布置兩種形式。

橫向布置：樓層設橫干管，根據用水點的布置位置，靈活地從樓層橫管引給水支管接用水點。建筑平面功能復雜、樓層平面功能變化多樣，各樓層用水點眾多，上下層用水點位置不對應，且分散時，多采用橫向布置。

豎向布置：結合用水點布置，相對集中設置給水立管，并就近設給水支管連接用水點。建筑平面功能、布局簡單，每層用水點位置相對固定，且用水范圍也較為集中時，多采用豎向布置形式。

醫療建筑功能復雜，各層（科室）平面功能不一、建筑平面變化多樣；各樓層用水點眾多，上下層用水點位置不對應，且較為分散。豎向布置時，立管多且轉彎多，增大管道施工及維修難度，系統漏損率也會相應高；若醫院要求分級計量，只能對末端用水點設置計量水表，無法實現按用途和管理單元設置水表。橫向布置時，每層給水橫干管供各層的用水點用水，各層可靈活連接，避免立管轉換，利于計量；便于后期維護管理及醫院科室調整引起的用水點位調整。綜上，醫療建筑給水干管布置不建議采用豎向布置，而多采用橫向布置。

非手動開關設置場所及要求

為避免交叉感染、傳播病菌，醫療建筑下列場所的用水點應采用非手動開關，并應采取防止污水外濺的措施：

（1）公共衛生間及平急兩用空間的洗手盆、小便斗、大便器；

（2）護士站、治療室、中心（消毒）供應室、監護病房等房間的洗手盆；

（3）產房、手術刷手池、無菌室、血液病房、燒傷病房等房間的洗手盆；

（4）診室、檢驗科、配方室等房間的洗手盆；

（5）潔凈室等其他有無菌要求或防止院內感染場所的衛生器具。

醫療建筑采用非手動開關的用水點，應符合下列要求：

（1）公共衛生間的洗手盆宜采用感應自動水龍頭，小便器宜采用自動沖洗閥，蹲式大便器宜采用腳踏式自閉沖洗閥或感應沖洗閥；

（2）護士站、治療室、潔凈室、消毒供應中心和監護病房等房間的洗手盆，應采用感應自動、膝動或肘動開關水龍頭；

（3）產房、手術部刷手池、潔凈無菌室、血液病房和燒傷病房等房間的洗手盆，應采用感應自動水龍頭;

（4）其他有無菌要求或防止院內感染場所的衛生器具，應按上述前3款要求選擇水龍頭或沖洗閥；

（5）傳染病醫院公共衛生間的洗手盆應采用感應自動水嘴，小便斗應采用自動沖洗閥，坐便器應采用感應沖洗閥，蹲式大便器宜采用腳踏式自閉沖洗閥或感應沖洗閥；

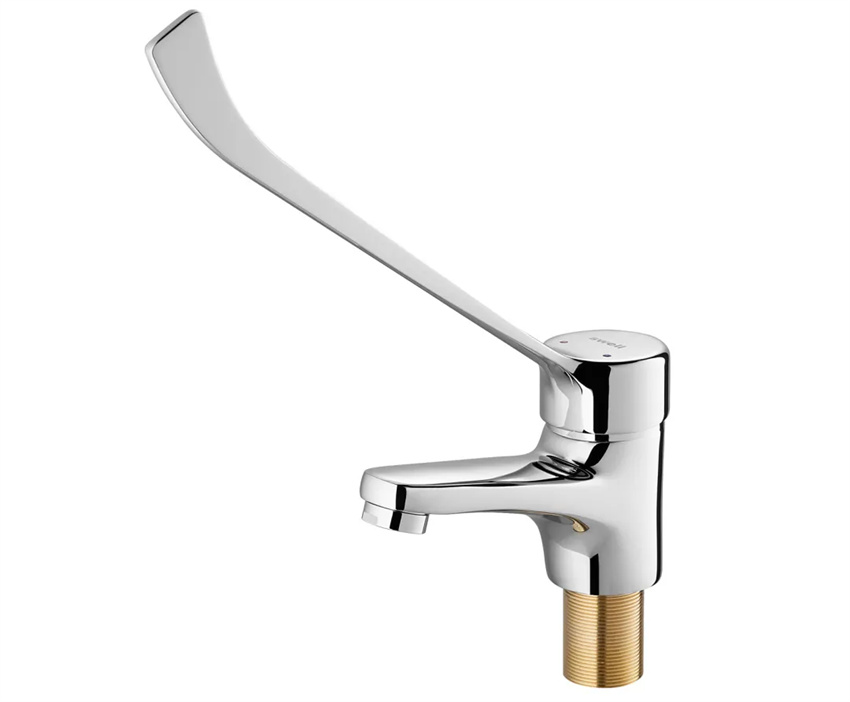

（6）醫生用洗滌龍頭應采用自動、腳動或膝動開關，采用肘動開關時，其手柄長度不應小于160mm。

其他要求

在滿足總體設計要求的前提下，有些科室在設計時有其自身的一些特殊要求，設計中應予以充分的重視，以滿足其獨特的用水需求。

（1）手術室刷手池給水系統應有兩路進口，由處于連正壓狀態下的管道系統供給；

（2）發熱門診的清潔區與污染區生活給水應分開設置，且檢修閥門宜設在工作人員的清潔區內；

（3）放射科洗片池的漂洗池，應持續從池底進水、池面溢水；

（4）實驗室出入口應設洗眼裝置；標本接收處理用房、危險化學試劑附近，應設緊急洗眼處；

（5）接至負壓隔離病房區域的生活給水干管上設置倒流防止器；

（6）精神?？漆t(yī)院的淋浴噴頭的安裝，應與墻或吊頂平齊。

熱水設計要點

HNAD作品《鄭州大學第二附屬醫院新區項目(經開區院區)》

醫療建筑生活熱水系統可采用分散生活熱水系統和集中生活熱水系統。

分散生活熱水系統根據用水點情況就近設置熱水制備設備供給，使用靈活方便。集中生活熱水系統將全部或大部分熱水用水點的熱水集中制備，通過設置供回水管網集中供應，熱水用水量大時便于集中控制、節能效果良好。

從熱源選擇到熱水附件設置，都應引起設計師的重視，否則熱水系統勢必出現系統循環不暢、水溫或水壓不平衡等用水問題。

熱源選擇

醫院生活熱水系統熱源優先采用余熱、太陽能等，不應采用市政供電直接加熱作為生活熱水系統的主熱源（按60℃計的生活熱水最高日總用水量不大于5m3除外）。生活熱水系統常用熱源形式有：

1.市政熱源

市政熱力管網完備時，以市政蒸汽或高溫?zé)崴鳛樯顭崴到y(tǒng)的熱源，是最佳方案。市政熱力熱媒穩定可靠，品質上有保障。缺點是只在冬季才有市政熱力。

2.鍋爐、直燃機

由鍋爐產生的蒸汽或高溫?zé)崴?，既可以作中央空調、供暖系統的熱源，也可作生活熱水系統的熱源，穩定可靠且不受季節限制，是不錯的熱源方案。

3.太陽能

作為環保節能的能源，設計時應優先采用太陽能。受自然條件、屋面布局等的影響，純太陽能不能完全滿足使用需求，可作為輔助熱源，與其它熱源結合使用。

4.空氣源熱泵

能效比高的空氣源熱泵是建筑節能的良好選擇。與太陽能一樣，有在惡劣天氣下效率低的缺點，可作為輔助熱源，與其它熱源結合使用。

5.地源熱泵

供回水條件良好時，地源熱泵常作為暖通空調熱源使用，也可作為生活熱水系統熱源。地源熱泵較為穩定可靠，但溫度不高，各地應用情況不均衡。

各種熱源形式均有其適宜的使用范圍，設計時應根據工程實際綜合考慮。需要注意，除有其他用蒸汽要求外，不應采用燃?xì)饣蛉加湾仩t制備蒸汽作為生活熱水的熱源或輔助熱源；同時，熱源采用太陽能或熱泵時，宜采用可自動控制的其他輔助能源。

供回水管網形式

為確保用水點及時出流溫度、壓力滿足使用需求的熱水，熱水系統一般設置回水管網用以對降溫后的管網水進行循環加熱，其供回水管網布置一般有同程和異程兩種。

供回水管網異程布置：易造成供回水水流短路，上部樓層難以循環，出熱水所需時間較長，除個別用水點不多，干管管長相差不大，易于通過閥門控制各循環管路水頭損失的情況外，一般不建議采用。

供回水管網同程布置：各層熱水干管管長、不變徑情況下，通過調整回水管閥門開啟度，易保證各層橫管內的水循環，在熱水系統中經常采用。

有時醫療建筑熱水系統的供水管網較大，僅僅保證供回水管網同程布置也不能起到良好的循環效果，經常在回水管道上設置流量平衡閥、溫度控制閥，通過調節流量平衡閥流量或溫度控制閥啟閉溫度實現供回水管道內水的循環流動。

常見供回水管網形式示意如下：

分區減壓及循環

適當?shù)墓┧畨毫δ芙o使用者帶來良好的用水體驗，同時也能降低管網及附件的承壓，避免不必要的水量浪費，減少日常檢修及維護成本。為減少熱水制換熱設備數量，保證用水點出水壓力穩定，熱水系統通常采用在供水管網上設置減壓閥組的方式來對樓層水壓進行控制。設計經常采用的減壓閥組及循環泵組設置方案有以下幾種：

（1）減壓閥串聯：下部超壓給水區供水經過一級或多級減壓閥組，安全性不高，循環泵能耗大，不節能，一般不采用；

（2）支管減壓：下部超壓給水區采用支管減壓，雖然有較好的減壓效果且便于冷熱水水壓平衡，但減壓閥數量多、維修率高，檢修調節不變，也難照顧美觀，在下部用水點數量少、用水量少時可以采用；

（3）分區減壓閥減壓：能較好的解決分區超壓?jiǎn)栴}，通過在回水管上設置減壓閥組理論上能保證回水泵組前各回水管的水壓基本相同，但實際不易實現，且循環泵能耗較大，在系統規模不大時可考慮采用；

（4）設分區回水泵的分區減壓閥減壓：各分區單設循環泵，各分區回水時段上的不一致性，能保證系統循環效果，此方式運用較多。

常見分區減壓及循環形式示意如下：

閥門附件設置

1.止回閥：

水加熱器、熱水罐的冷水進水管，機械循環熱水系統回水管，冷熱水混水器、恒溫混合閥的冷、熱水供水管上均應設止回閥。

2.膨脹罐

膨脹罐宜安裝在回水管上，不宜設在供水管上；膨脹罐與回水管間連接管上不得裝閥門。

3.放氣閥

配水干管和立管最高點應設放氣閥，橫干管上凸處頂端應設放氣閥，放氣閥建議采用自動放氣閥。

4.疏水器

熱媒為高溫蒸汽時，汽-水換熱設備熱媒出口裝疏水器；疏水器不宜設旁通；疏水器排出的冷凝水宜回收。

5.分集水器

為合理配水，保證循環效果，熱水供給多棟單體或多科室時，建議設分集水器；分、集水器應成套設置。

6.平衡閥

熱水系統與冷水系統的供水壓力應平衡，當冷、熱水供水壓力差超過0.02MPa時，宜設平衡閥。

排水設計要點

HNAD作品《鄭州大學第三附屬醫院(河南省婦幼保健院)新區醫院》

因醫療建筑有門診、病房、檢驗、病理、核醫學、后勤供應等眾多科室，各科室用水需求不同，同樣其排水水質也差別很巨大，有普通門診、病房的醫患生活排水，也有病理、檢驗科室的酸堿試劑排水，核醫學科室的含輻射性物質排水，后勤供應科室高溫滅菌柜的高溫蒸汽凝結水等，排水設計應注意以下要點。

系統獨立設置的場所

因各科室排水性質不同，這些不同性質的排水混合收集往往會造成院區污水處理站運行困難，有時甚至能造成病毒在不同醫療用房間的交叉感染，因此如下場所的排水一般應獨立設置：

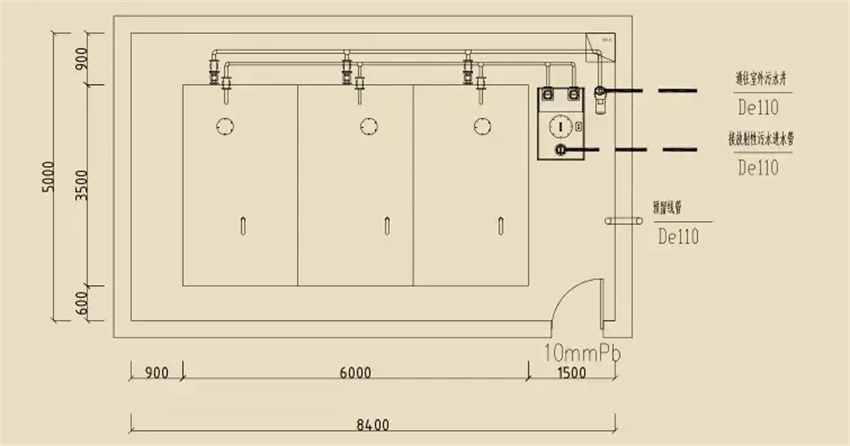

（1）放射性廢水應單獨收集處理，處理設施設置滿足維護管理需求；放射性廢水宜設衰變池，衰變池應設計停留時間不小于10個半衰期；

（2）感染疾病門、急診和病房的污水應單獨收集處理；發熱門、急診排水系統應單獨設置，排水管應單獨排出；

（3）傳染病醫院空調冷凝水應分區集中收集，并應隨各區污廢水排放集中處理，避免直接排放至房間地漏或室外散水等裸露地面；發熱門診空調冷凝水應接入污水管道；

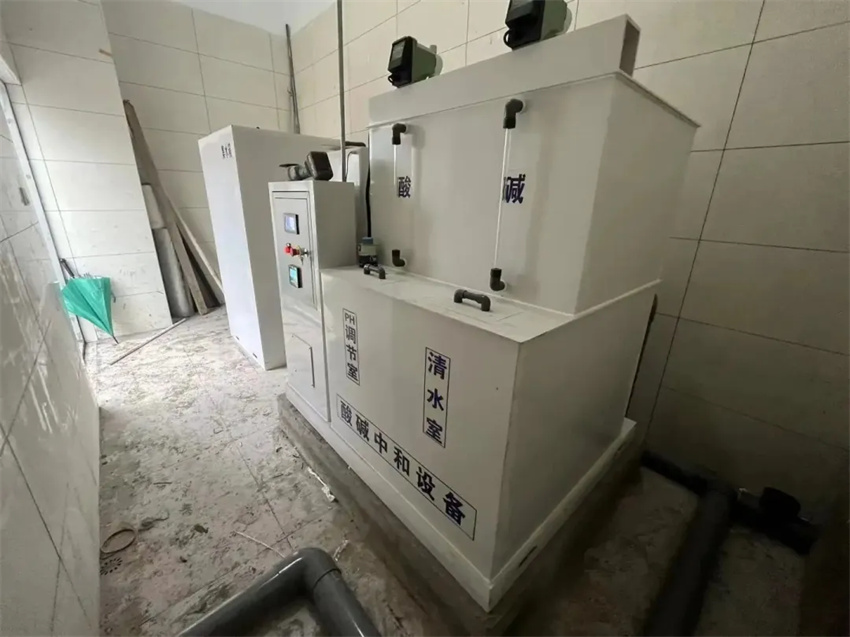

（4）分析化驗采用的含重金屬的化學試劑應單獨收集，集中處理；采用有強酸堿腐蝕性的化學試劑宜單獨收集，并應綜合處理后排入院區污水管道或回收利用；

（5）鍋爐排污水、中心（消毒）供應室的消毒凝結水、中醫醫院煎藥室排水等溫度超過40℃高溫排水，應單獨收集并設置降溫池或降溫井；

（6）呼吸道病門診室外排水管網應單獨設置，預消毒處理后，排至醫院污水處理系統；

（7）太平間和解剖室應在室內采用獨立的排水系統，且主通氣管應伸到屋頂無不良處；

（8）負壓吸引泵站的廢液應集中收集并經過處理后再排放；

（9）牙科廢水宜單獨收集，采用局部沉淀的方式處理；

（10）為防止污染，醫療設備、設施的排水管道應間接排水。

通氣管道的設置

通氣管道的設置是保證排水系統內空氣流通、壓力穩定，防止水封破壞的重要措施，醫療建筑通氣管道設置不同于普通民用建筑，有如下設置注意事項：

（1）呼吸道門（急）診排水系統的排水管、通氣管不宜與其他區域的管道連接，且通氣管中廢氣宜集中收集處理，并應設高效過濾器或其他消毒措施；

（2）傳染病醫院的污染區、半污染區、清潔區各區域排水通氣系統嚴格獨立設置，不與其他區域共用通氣系統；污染區不同類型傳染病病區的通氣管系統應嚴格分開設置，污染區內負壓隔離病房區排水通氣系統獨立設置；

（3）手術部排水立管單獨設置通氣管；

（4）建筑高度超過2層的暗衛生間或建筑高度超過10層時，衛生間的排水系統可采用專用通氣立管系統；

（5）公共衛生間排水橫管超過10m或大便器超過3個時宜采用環行通氣管；

（6）生間器具排水支管長度不宜超過1.50m。

地漏及存水彎

地漏的設置：為防止地漏因水封干枯使排水系統內的臭味溢到房間內，影響室內環境，地漏應盡量少設。醫院地漏的設置部位、地漏形式及其水封保護措施，應符合以下要求：

（1）污洗間、浴室和空調機房等經常有水流的房間應設置地漏；

（2）護士室、治療室、診室、檢驗科、醫生辦公室等地面不易產生水流的房間不宜設地漏；

（3）準備間、衛生間有可能形成水流的房間宜設置地漏；

（4）潔凈手術室內不應設置地漏；手術部刷手間可設地漏，應采用可開啟式密封地漏；

（5）靜配中心清潔區及潔凈區不得設置地漏；

（6）地漏應采用帶過濾網的無水封直通型地漏加存水彎，地漏的通水能力應滿足地面排水的要求；

（7）在設有洗手盆進場有排水場所的地漏應采用水封補水措施，且宜首先采用洗手盆排水給地漏水封補水的措施；

（8）對于空調機房等季節性地面排水，以及需要排放沖洗地面、沖洗廢水的醫療用房（如急診搶救室）等，應采用可開啟式密封地漏。

存水彎設置：

（1）門診、病房、化驗室、實驗室等處不在同一房間內的衛生器具不可共用存水彎；

（2）存水彎的水封高度不得小于50mm，且不得大于100mm。

排水管道

排水管道是收集、輸送污廢水的通道，不同性質的排水應采用不同材質的排水管道，不同流量的排水應采用不同的排水管徑，排水管道管材、管徑選用一般應滿足如下要求：

（1）排放含有放射性污水的管道應采用機制含鉛的鑄鐵管道，水平橫管應敷設在墊層內或?qū)Ｓ梅垒椛涞蹴攦?nèi)，立管應安裝在壁厚不小于150mm的混凝土管道井內；管道也可用鉛皮保護防輻射；

（2）洗胃室、血液透析室、醫學檢驗、科研等排水應采用耐酸堿管材；

（3）鍋爐排污水、中心（消毒）供應室的消毒凝結水、開水間、廚房（高溫水）采用機制排水鑄鐵管；

（4）中心（消毒）供應室、中藥加工室、外科、口腔科等場所的排水管道的管徑，應大于計算管徑1～2級，且不得小于100mm，支管徑不得小于75mm；

（5）污洗間的污物洗滌池和污水盆的排水管管徑不得小于75mm；

（6）排水立管的最大設計排水能力取值不宜大于GB50015規定值的70%。

消防設計要點

HNAD作品《河南中醫藥大學第一附屬醫院新院區建設項目》

醫療建筑功能復雜，作為人員密集場所，院內配備有各種儀器設備、危險化學品以及酒精、棉被等可燃物，同時病患多為身體狀況不佳，行動不便的人群，一旦火災往往造成較大的生命與財產損失。為使消防系統設計做到安全、經濟、合理，醫療建筑設計一般應重視以下幾點。

醫療建筑火災延續時間的選取

在進行醫療建筑火災延續時間選取時，部分設計師不結合醫療建筑工程實際，認為醫院建筑中有門診、醫技、檢驗等不同科室，將醫療建筑簡單的歸為綜合樓按3.0h計取，這樣做固然不算錯誤，但火災延續時間的加大必然引起消防水池面積增加，造成浪費。而也有部分設計師不考慮醫療建筑中所設置的非醫療功能用房（如商業、對外營業餐廳等），仍以綜合醫院按2.0h計取，造成消防貯水量不足。火災時間取2.0h或3.0h的基本依據是醫療建筑本身的使用功能，一定要區分清楚所設計工程中是否有非醫療功能，結合實際選取，不可一刀切。

消火栓及軟管卷盤的設置

因?yàn)獒t(yī)療建筑中存在潔凈、污染、半污染的分區設置，為保證潔凈區域的潔凈環境，同時醫療建筑人員復雜，也為了即使發現并撲滅火災，醫療建筑消火栓及軟管卷盤的設置一般有以下注意要點：

（1）潔凈手術部需設置消火栓系統時，潔凈手術室不應設置室內消火栓，但設置在手術室外的消火栓應能保證2支水槍的充實水柱同時到達手術室內的任何部位；

（2）潔凈手術部的消火栓宜設置在清潔區域的樓梯口附近或走廊；必須設置在潔凈區域時，應采用便于清潔、消毒的消火栓箱，消火栓箱嵌墻安裝并應做好箱體四周及被面的密封，接消火栓管道暗裝等以滿足潔凈區域的衛生要求的措施；

（3）中心供應的無菌區應盡量不布置室內消火栓；

（4）精神?？漆t(yī)院室內消火栓、滅火器等滅火設施應設置于便于醫護人員監管的區域，當所在位置不便于醫護人員監管時，應采取安全防護措施；消火栓管道應隱蔽暗裝；

（5）潔凈手術部不需設置室內消火栓時，應設置消防軟管卷盤等滅火設施；

（6）避難間應設置消防軟管卷盤；

（7）護士站宜設置消防軟管卷盤。

淋噴系統的設置

醫療建筑有變配電間、信息機房等電氣用房，有病案、檔案等重要資料存儲用房，也有潔凈手術室及重要醫技用房，這些用房共同支撐著整個醫療建筑的醫療衛生活動的開展，其噴淋系統設置有如下要點。

自動滅火系統的設置：

（1）變配電室、網絡機房（網絡中心、信息中心），病案室、檔案室，重要設備用房（DR、CT、MRI、DSA、PET-CT、SPECT-CT、直線加速器、數字腸胃機、鉬靶等），血液病房、手術室和有創檢查的設備機房不應設置自動滅火系統；

（2）潔凈護理與隔離單元防控區的自動滅火系統不應采用自動噴水滅火系統，其他區域應設置自動噴水滅火系統；

（3）DSA、導管室等介入治療室不應設置自動滅火系統；

（4）待產室、麻醉間、無菌物品儲藏間、中西醫藥房可設置自動噴水滅火系統。

噴頭動作溫度的選取：

（1）廚房操作間、中心供應室的蒸汽消毒間可按93℃；

（2）鍋爐房、換熱機房、熱水機房?jī)?nèi)可按79℃；

（3）非上述部位一般按68℃。

快速響應灑水噴頭的設置場所：

（1）醫院、療養院的病房及治療區域；

（2）中庭環廊應采用快速反應噴頭；

（3）超出水泵結合器供水高度的樓層。

氣體系統的設置

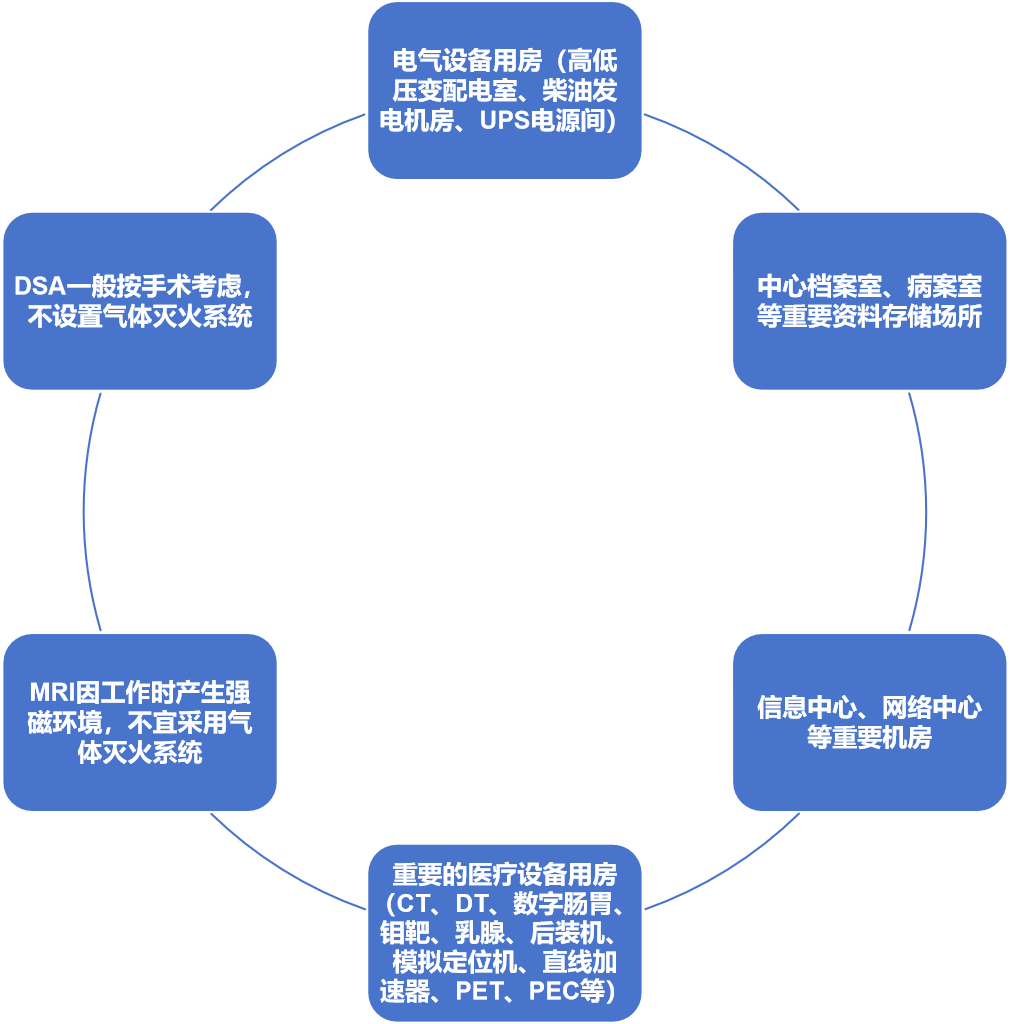

氣體滅火系統可用于不適合用水場所的火災撲救，設置氣體滅火系統的場所有：



滅火器的設置

滅火器設置場所的火災危險等級應根據住院床位、所處醫療單元分別選取，同時應注意如下兩點：

（1）潔凈手術部應配置氣體滅火器；

（2）MRI室內應配置無磁性潔凈氣體滅火器，不得使用普通的干粉滅火器、泡沫滅火器和二氧化碳滅火器。

箱式物流通道的防火封堵

箱式物流輸送設備安裝須考慮消防要求，采用防火措施。垂直輸送分揀設備可以穿過樓層安裝，并配備自動隔離門。水平輸送線穿越防火分區時，可配置防火卷簾或水幕噴淋用于分割防火分區。



尾聲

以上為在醫療專項給排水設計時的一些歸納總結，希望給設計同行提供一定的參考，不足之處敬請指正。
